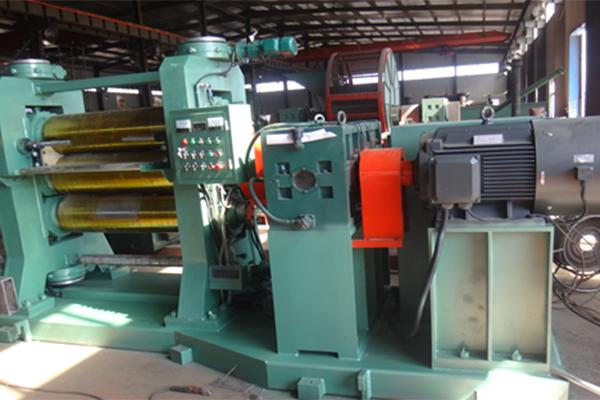

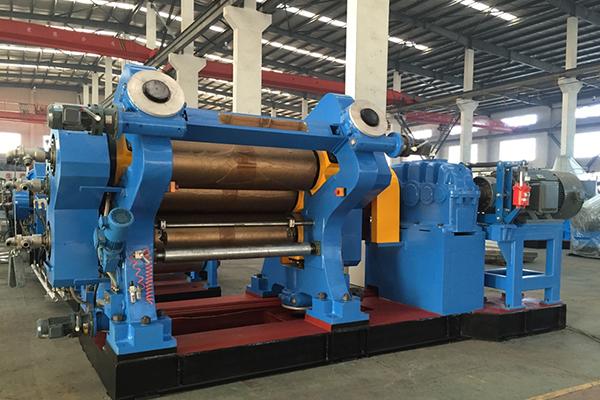

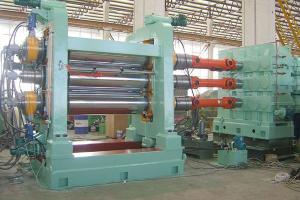

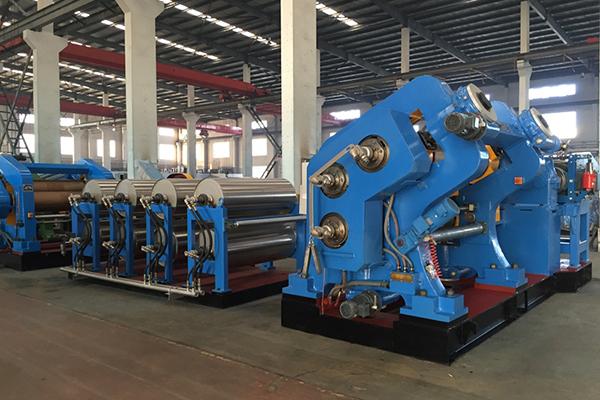

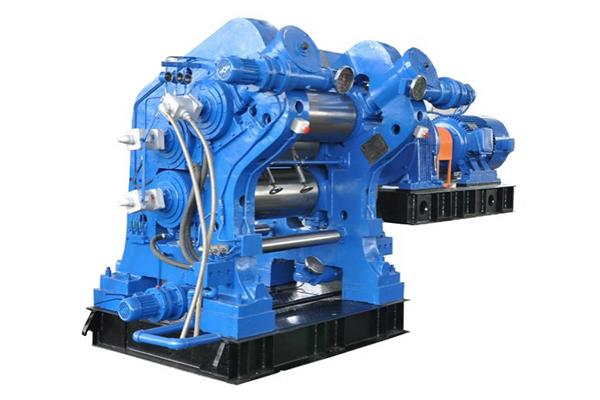

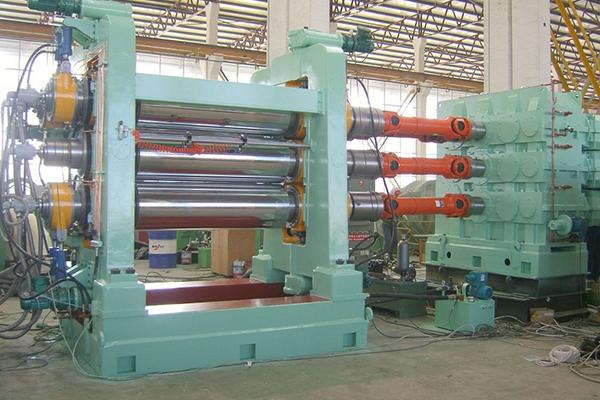

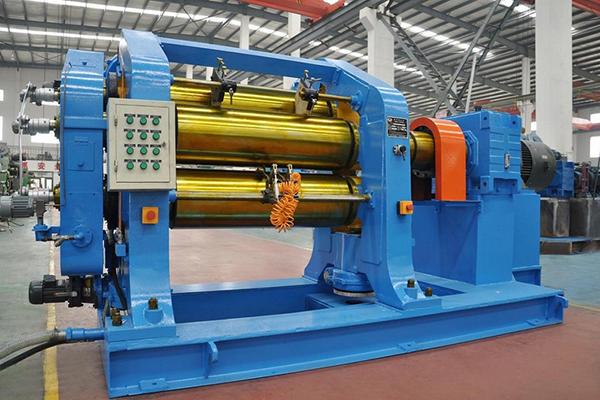

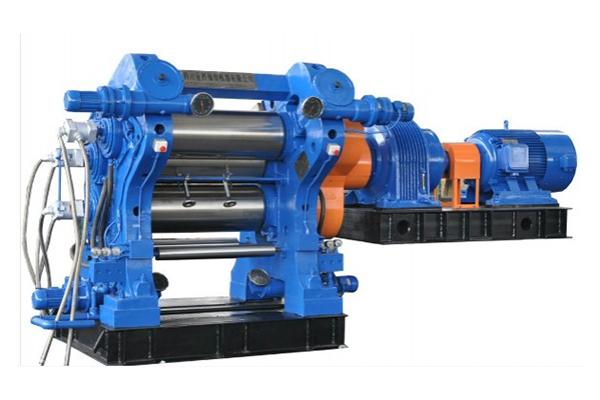

Calandra de caucho de tres rodillos
SOLICITE PRESUPUESTO
Aplicaciones
La calandra de caucho de tres rodillos es una máquina multifuncional diseñada para la producción de láminas de caucho por calandrado, el encolado de láminas de caucho, el encolado de telas por una sola cara y la aplicación de fricción en aplicaciones de procesamiento de caucho. Esta máquina es ampliamente utilizada en la industria de productos de caucho para la fabricación de neumáticos, cables, mangueras, correas y muchos otros artículos.
Parámetros
| Modelo |
XY-3I 630 |
| Diámetro del rodillo |
mm |
230 |
| Longitud de trabajo |
mm |
630 |
| Relación de velocidad del rodillo |
|
1:1:1 1:1.42:1 |
| Velocidad lineal del rodillo intermedio |
r/min |
0.8-8 |
| Rango de ajuste |
mm |
0-7 |
| Espesor mínimo del producto |
mm |
0.2 |
| Ancho del producto |
Mm |
100-500 |
| Potencia del motor |
kW |
7.5 |
| Dimensión |
mm |
3168 |
| mm |
890 |
| mm |
1830 |
| Peso |
t |
~2.6 |
| Modelo |
XY-3I 900A |
| Diámetro del rodillo |
mm |
360 |
| Longitud de trabajo |
mm |
900 |
| Relación de velocidad del rodillo |
|
1:1:1 0.733:1:1 0.733:1:0.733 |
| Velocidad lineal del rodillo intermedio |
r/min |
3-21.06 |
| Rango de ajuste |
mm |
0-10 |
| Espesor mínimo del producto |
mm |
0.2 |
| Ancho del producto |
Mm |
500- |
| Potencia del motor |
kW |
45 |
| Dimensión |
mm |
5220 |
| mm |
1640 |
| mm |
2120 |
| Peso |
t |
~11 |
| Modelo |
XY-3I 1400 |
| Diámetro del rodillo |
mm |
400 |
| Longitud de trabajo |
mm |
1400 |
| Relación de velocidad del rodillo |
|
1:1:1 1:1.383:1.383 1:1.383:1 |
| Velocidad lineal del rodillo intermedio |
r/min |
3-26.39 |
| Rango de ajuste |
mm |
0-10 |
| Espesor mínimo del producto |
mm |
0.2 |
| Ancho del producto |
Mm |
1200 |
| Potencia del motor |
kW |
55 |
| Dimensión |
mm |
6500 |
| mm |
1500 |
| mm |
2440 |
| Peso |
t |
~22 |
| Modelo |
XY-3I 1500 |
| Diámetro del rodillo |
mm |
450 |
| Longitud de trabajo |
mm |
1500 |
| Relación de velocidad del rodillo |
|
1:1:1 1:1.5:1 |
| Velocidad lineal del rodillo intermedio |
r/min |
2.62-26.2 |
| Rango de ajuste |
mm |
0-6 |
| Espesor mínimo del producto |
mm |
0.2 |
| Ancho del producto |
Mm |
1400 |
| Potencia del motor |
kW |
75 |
| Dimensión |
mm |
7420 |
| mm |
2200 |
| mm |
2900 |
| Peso |
t |
~26 |
| Modelo |
XY-3I 1730 |
| Diámetro del rodillo |
mm |
610 |
| Longitud de trabajo |
mm |
1730 |
| Relación de velocidad del rodillo |
|
1:1:1 1:1.4:1 |
| Velocidad lineal del rodillo intermedio |
r/min |
5.4-54 |
| Rango de ajuste |
mm |
0-20 |
| Espesor mínimo del producto |
mm |
0.15 |
| Ancho del producto |
Mm |
1400 |
| Potencia del motor |
kW |
132 |
| Dimensión |
mm |
7010 |
| mm |
3950 |
| mm |
3730 |
| Peso |
t |
~52 |
| Modelo |
XY-3I 2130 |
| Diámetro del rodillo |
mm |
710 |
| Longitud de trabajo |
mm |
2130 |
| Relación de velocidad del rodillo |
|
1:1:1 |
| Velocidad lineal del rodillo intermedio |
r/min |
8-50 |
| Rango de ajuste |
mm |
0-20 |
| Espesor mínimo del producto |
mm |
0.15 |
| Ancho del producto |
Mm |
1900 |
| Potencia del motor |
kW |
185 |
| Dimensión |
mm |
7650 |
| mm |
4560 |
| mm |
4080 |
| Peso |
t |
~67 |
| Modelo |
XY-3I 2430 |
| Diámetro del rodillo |
mm |
810 |
| Longitud de trabajo |
mm |
2430 |
| Relación de velocidad del rodillo |
|
1:1:1 1:1.5:1 |
| Velocidad lineal del rodillo intermedio |
r/min |
2-20 |
| Rango de ajuste |
mm |
0.5-25 |
| Espesor mínimo del producto |
mm |
0.5 |
| Ancho del producto |
Mm |
2150 |
| Potencia del motor |
kW |
220 |
| Dimensión |
mm |
9300 |
| mm |
3150 |
| mm |
5200 |
| Peso |
t |
~94 |
Descripción de la máquina
- La calandra de caucho de tres rodillos está equipada con rodamientos SKF suecos para garantizar la precisión del calandrado.
- El rodillo utiliza un rodamiento para reducir la fricción y ahorrar energía. El sello laberíntico con lubricación de aceite fino evita fugas.
- La base integrada evita vibraciones fuertes. Además, este diseño no requiere cimentación. La máquina se mueve libremente sobre una superficie plana.
- El gabinete de control electrónico está ubicado en la base, lo que facilita el ajuste y la instalación. Una vez conectada la potencia dinámica, el agua de refrigeración y el aceite lubricante para el reductor, el molino puede comenzar a funcionar.

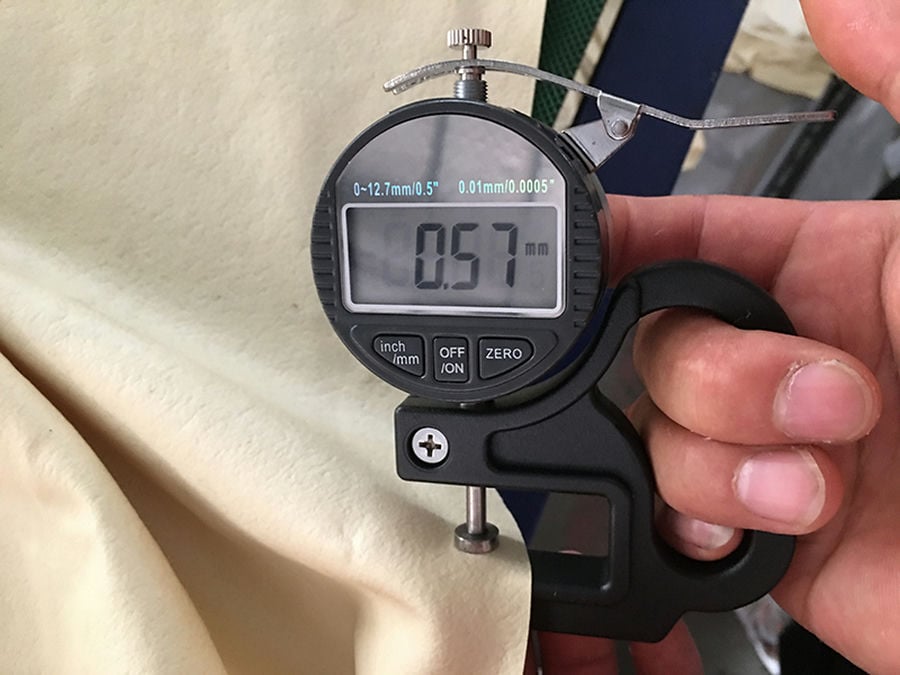

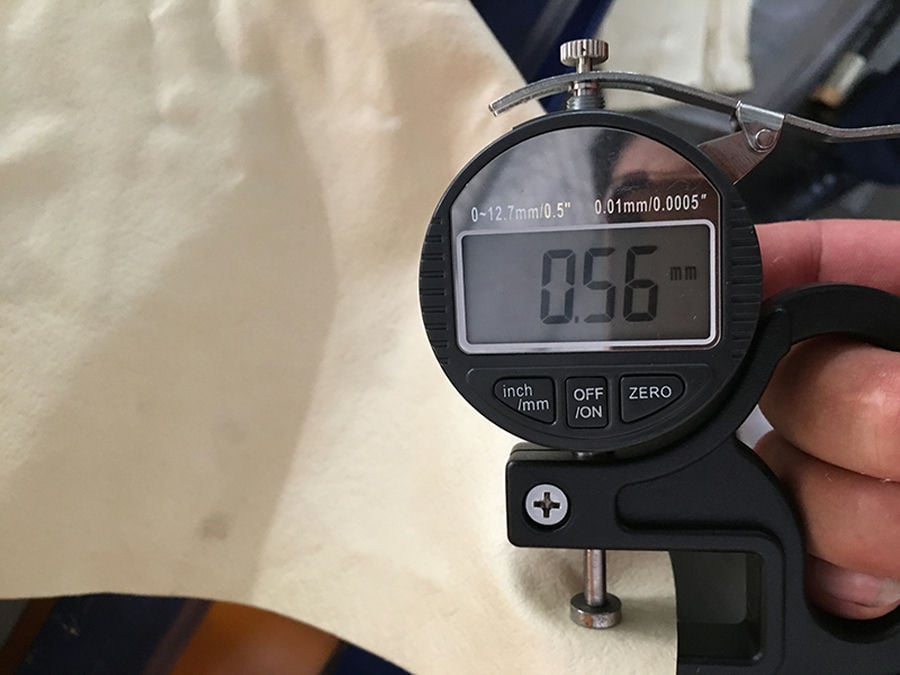

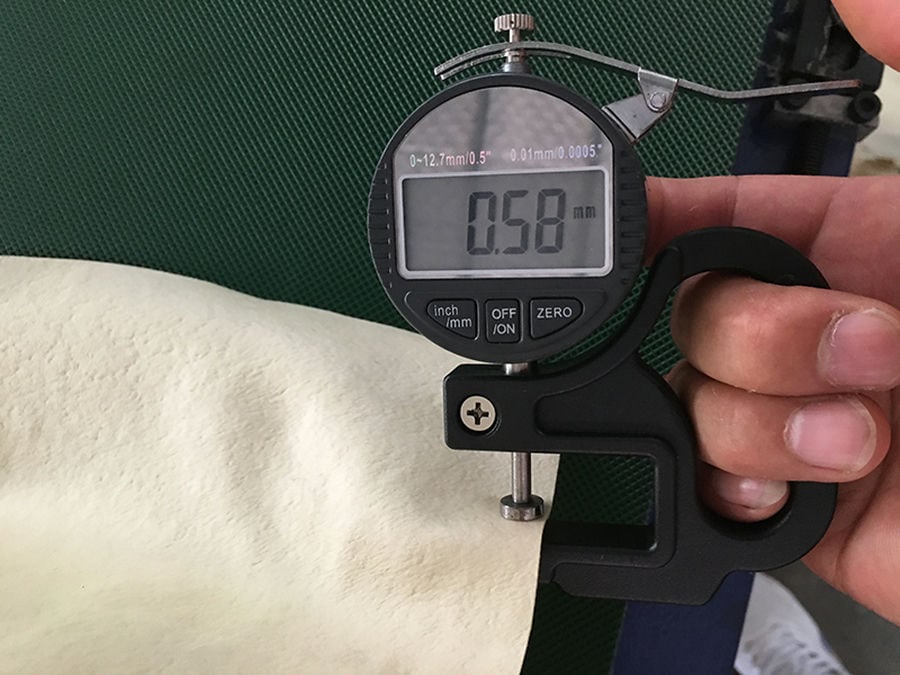

- La precisión de calandrado alcanza ±0.02mm, lo que garantiza que la altura del rodillo cumpla constantemente con los requisitos de calandrado, garantizando así un espesor y una calidad uniformes en los productos de caucho finales.

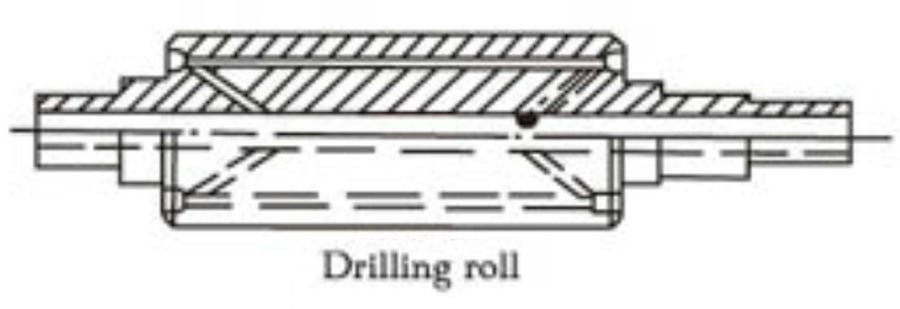

El diseño de perforación periférica de los rodillos mejora la eficiencia de enfriamiento, manteniendo el caucho a una temperatura óptima durante el proceso de calandrado.

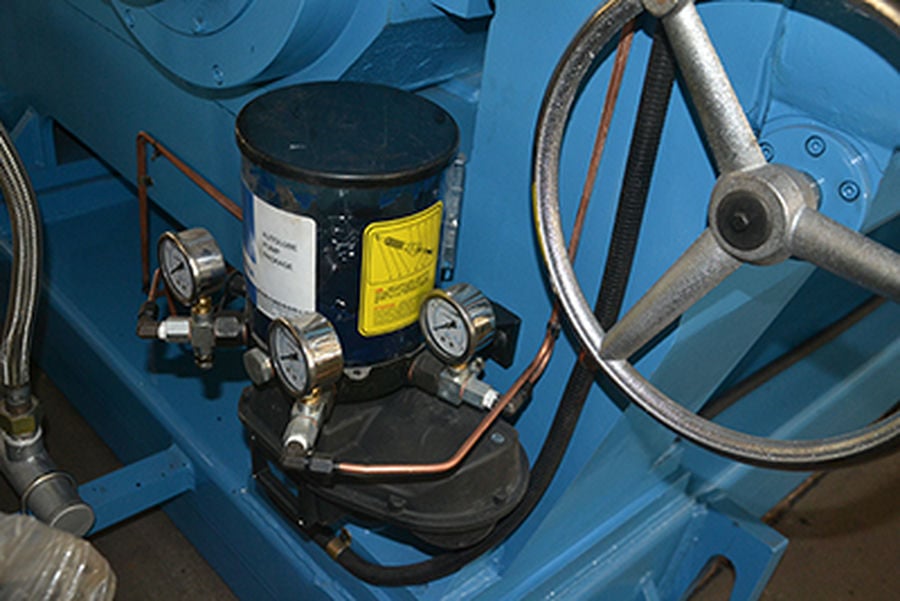

El sistema de lubricación automática garantiza un suministro de aceite constante y oportuno, lo que reduce el desgaste de los componentes críticos.

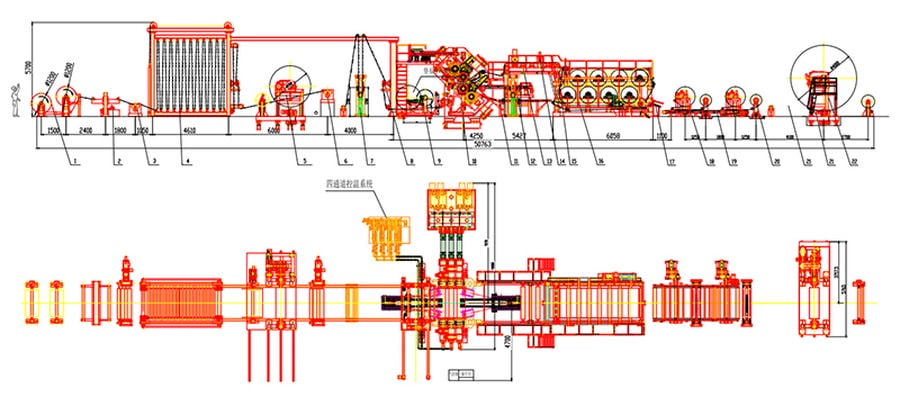

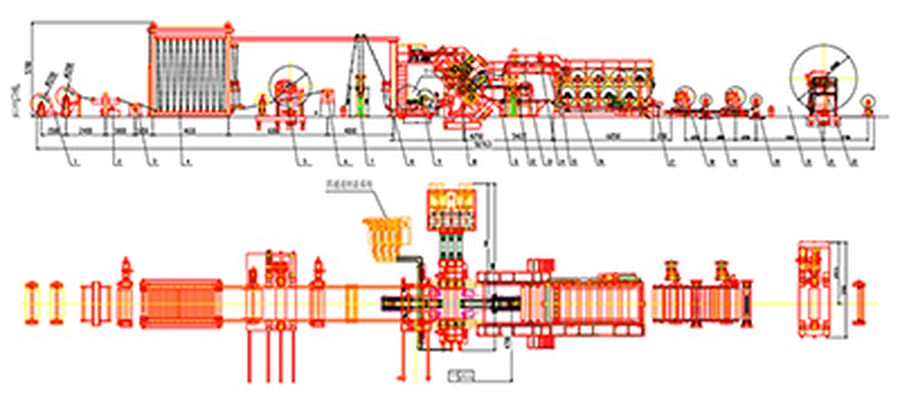

Ofrecemos sistemas de alimentación de caucho personalizados, así como equipos auxiliares tanto para las etapas de pre como de post-calandrado, adaptados a las necesidades específicas de las líneas de producción de nuestros clientes.
Nuestra ventajas
- Shun Cheong considera al usuario final en cada proceso de producción, desde el diseño, la fabricación y el mantenimiento de la calandra de caucho de tres rodillos. Por ejemplo, el montaje e instalación de la calandra de tres rodillos suele tardar 6 días y 7 procesos, mientras que la nueva solo requiere 3 horas y 4 procesos.
- Shun Cheong fabrica alrededor de 40 unidades de diferentes tipos de calandras de caucho al año y ofrece servicios personalizados para satisfacer las necesidades de los clientes.
